双手控制安全开关safeCAP SC4

产品描述

SC4 系列电容式双手控制开关可在重型工业自动化机械及系统领域轻松安全地进行操控，且符合达到 PL e 和 DIN EN ISO 13849-1 标准的类别 4 最高安全要求。

CAPTRON的SC4系列可提供基本款、保护款和完全款等不同的产品组合。附加的安全装置，例如保护罩或者控制台亦对抵抗各种外部干扰和破坏，且满足符合 DIN EN 574 标准的双手安全控制的所有要求。


电容式双手控制安全开关专为日常频繁使用而设计，符合人体工程学，具有极高的耐用性、可靠性和坚固性。触碰区域直径达到 63 mm，面积超大、易于使用。通过 8 个红色 LED 灯和 8 个绿色 LED 灯，使用者可接收到灯光视觉的反馈。

CAPTRON 可提供独特建议，从而帮助您找到所需的规格和应用完美的产品。通过 CAPTRON 客服联系我们：CAPTRON Service.

下载

csm_SafeCap-A_a2625bb14d
STEP: safeCAP SC4 (开关 A)

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_SafeCap-B_ade9747828
STEP: safeCAP SC4 (开关 B)

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_SafeCap_Bedienpult_1_6595fb5687
STEP: safeCAP 控制面板 1

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_SafeCap_Bedienpult_2__ohne_SC4__617733fc9e
STEP: safeCAP 控制面板 2 (没有 SC4)

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_safeCAP_Bedienpult_2_9be3502fba
STEP: safeCAP 控制面板 2

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Two-hand-Control-safeCAP-Catalog_ddbc099761
"双手控制安全开关safeCAP"选型手册

Zweihandschaltung safeCAP

+下载 德文版
+下载 英文版
+下载 中文版

服务与支持

询价下载中心技术支持

重要属性

  • 100%防水防油设计
    防护等级IP69K，产品采用先进技术一体成型
  • 超长的使用寿命
    开关循环可达几亿次
  • 防敲击撞击
    防敲击标准IK08，防止火焰和敲击破坏
  • 防异物设计
    可防止异物干扰
  • 防污设计
    可防止污染物的破坏
  • 触摸即可激活开关
    高使用舒适度，无需任何压力

产品

csm_CAPTRON-two-hand-safety-control-safeCAP-SC4-SCA_f4ea314ff0

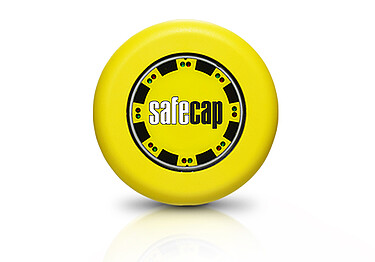

SCA4 (开关A)

safeCAP开关A部分

  • 开关感应面 Ø 63 mm
  • 安装孔径 Ø 45 - 59 mm
  • 可与 MCR-225 安全继电器相兼容
  • 符合Typ III C认证（据DIN EN 13851条例）



应用领域: 冲压机 | 印刷机



产品
csm_CAPTRON-two-hand-safety-control-safeCAP-SC4-SCA_f4ea314ff0

SCB4 (开关B)

safeCAP 开关B部分

  • 开关感应面 Ø 63 mm
  • 安装孔径 Ø 45 - 59 mm
  • 可与 MCR-225 安全继电器相兼容
  • 符合Typ III C认证（据DIN EN 13851条例）



应用领域:冲压机 | 印刷机



产品
csm_CAPTRON-two-hand-safety-control-safeCAP-SC4-MCR-225_a0c2e9d8f0

MCR-225 (接力)

适用于SC4的继电器 和 SC30 (Dual Channel)

  • 输入：SCA4 + SCB4; SC30 (Dual Channel)
  • 输出：2 个常开，1 个常闭
  • 通过反馈回路 Y1 - Y2 监控外部接触器的触点倍增加强值
  • 具有过载及短路保护功能



应用领域: 冲压机 | 印刷机

产品
csm_CAPTRON-Two-hand-safety-control-safeCAP-SC4-Set-Basic_f00d36f804

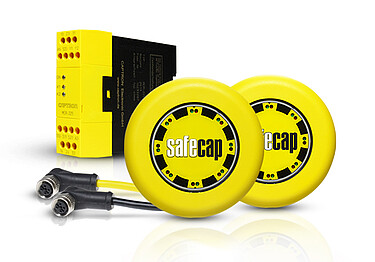

SC4 SET 基础版

safeCAP 开关A和B+安全继电器

  • 两个触摸式开关 (SCA4, SCB4)
  • 安全继电器 MCR-225
  • 两根连接电缆 (LKW-SCA, LKW-SCB)



应用领域: 冲压机 | 印刷机

产品
csm_CAPTRON-Two-hand-safety-control-safeCAP-SC4-Set-Complete_40edf2ecb7

SC4 SET 完整版

SC4 Set + 塑料控制面板

  • 两个触摸式开关 (SCA4, SCB4)
  • 安全继电器 MCR-225
  • 两根连接电缆 (LKW-SCA, LKW-SCB)
  • 控制面板由塑料制成 (可选： 铝制）



应用领域: 冲压机 | 印刷机

产品
csm_CAPTRON-Two-hand-safety-control-safeCAP-SC4-Set-Protect_14e14a5f6f

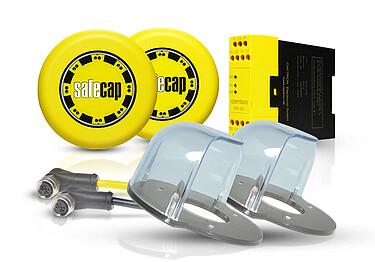

SC4 SET 带保护罩

带有塑料保护罩的SC4 Set

  • 两个触摸式开关 (SCA4, SCB4)
  • 安全继电器 MCR-225
  • 两根连接电缆 (LKW-SCA, LKW-SCB)
  • 两个保护罩 SCP-4



 应用领域: 冲压机 | 印刷机
