SCB4 (开关B)

产品描述

safeCAP 开关B部分

  • 开关感应面 Ø 63 mm
  • 安装孔径 Ø 45 - 59 mm
  • 可与 MCR-225 安全继电器相兼容
  • 符合Typ III C认证(据DIN EN 13851条例)



应用领域:冲压机 | 印刷机



  • 视觉信号反馈
    绿色LED灯(准备运行)
    红色LED灯(触发时)
  • 所兼容的安全继电器
    MCR-225
  • 100 % 防水防油-IP69K
    整个产品采用先进技术和高端材料一体成型
  • 操作无需任何压力
    高使用舒适度,减少腕部用力



下载 SCB4

csm_CAPTRON-Two-hand-Control-safeCAP-Catalog_ddbc099761
"双手控制安全开关safeCAP"选型手册

Zweihandschaltung safeCAP

+下载 德文版
+下载 英文版
+下载 中文版

产品图片

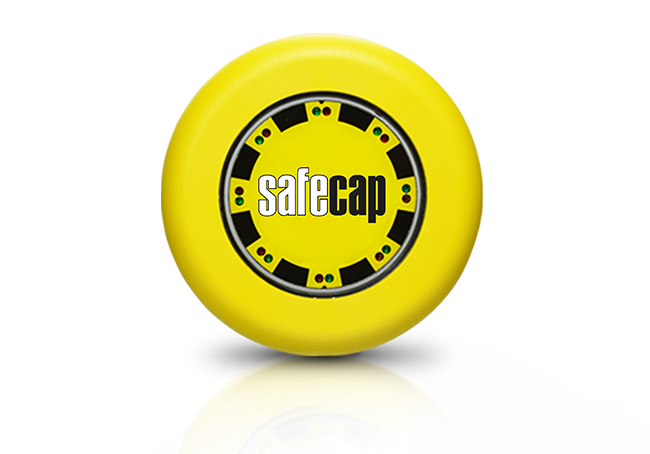

CAPTRON-two-hand-safety-control-safeCAP-SC4-SCA

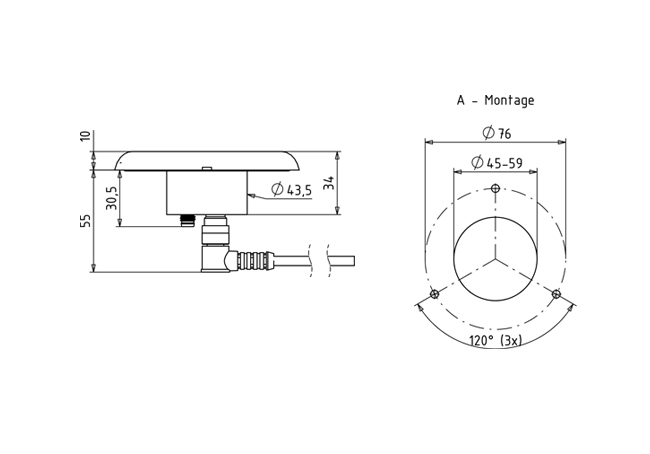

技术图纸

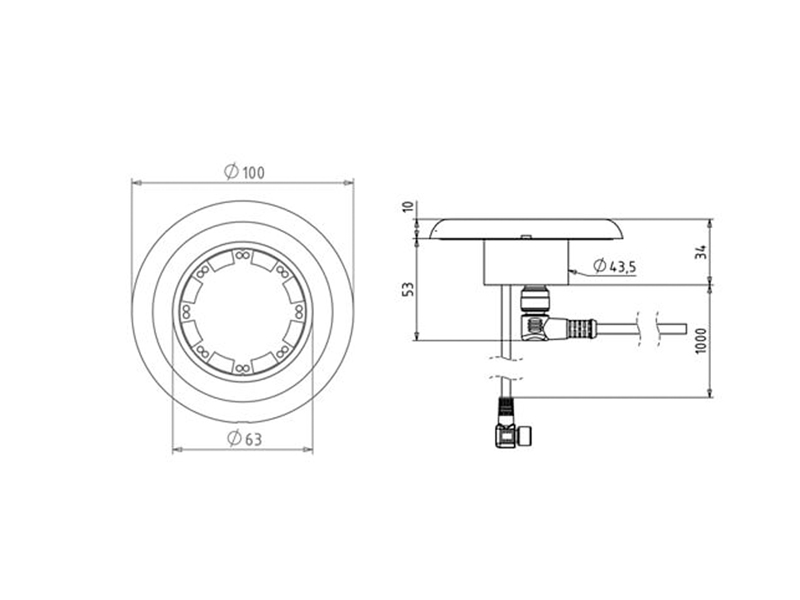

CAPTRON-drawing-safeCAP4-SCA4

应用图片

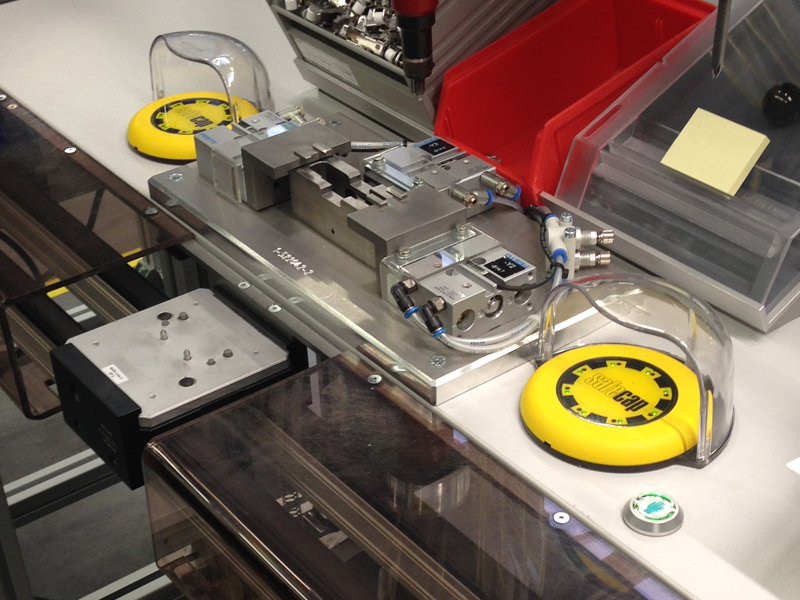

CAPTRON-Two-Hand-Control-SC4-Application-Protect-001

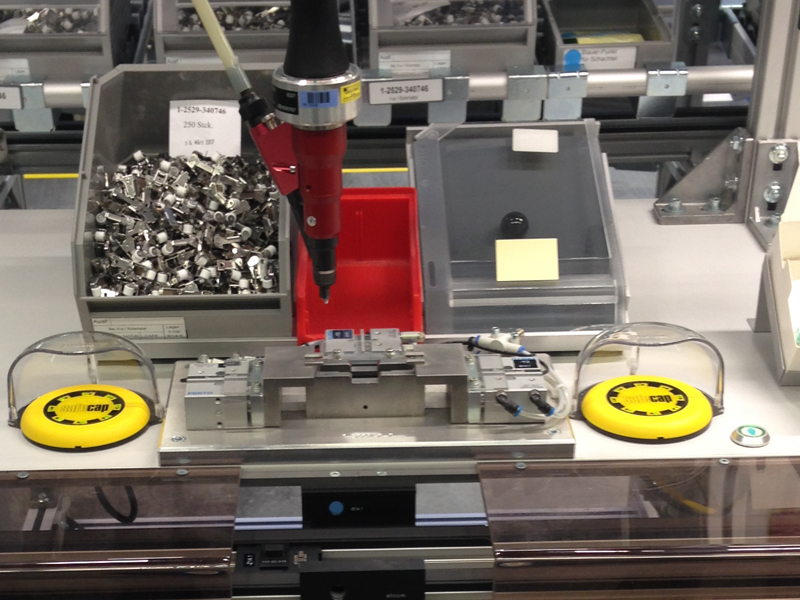

CAPTRON-Two-Hand-Control-SC4-001

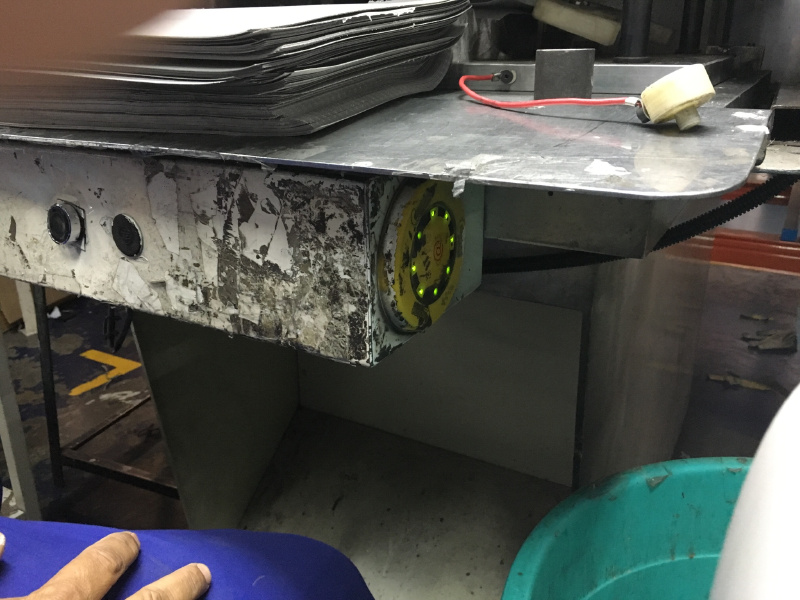

CAPTRON-Two-Hand-Control-SC4-Application-002

外壳颜色

  • RAL1023-Verkehrsgelb外壳 交通黄 (RAL 1023)
  • RAL6024-Verkehrsgruen外壳 交通绿 (RAL 6024)

特征

  • rel开关量输出: PhotoMOS-Relay NO

规格

供电电压 24V DC
输出信号 静态输出
输出 PhotoMOS-继电器,电子
安装 螺栓
电气接口 M12
视觉信号反馈 16个LED灯交替(最多两种颜色)
工作温度 0°C…+55°C(静态输出)
外壳材料 聚碳酸酯(PC)
传感器材质 聚碳酸酯(PC)
Performance Level Ple*
MTTFd 100 Jahre
PFHd 2,57 10-10 /h
Kategorie CAT 4*
DC 0 (99% mit Relais)
TM 20 Jahre
Hinweis* Werte werden erreicht in Verbindung mit einem entsprechend zugelassenen Sicherheitsrelais für Zweihandsteuerungen

配套附件

CAPTRON-Accessoires-Mounting-Support-Connection-Cable-SCB

SCB连接电缆

用于safeCAP SCB4的连接电缆

  • M12弯头连接器
  • 5芯
  • 螺栓安装



应用领域: 冲压机 | 印刷机

CAPTRON-Accessoires-SCP-3-PROTECTOR

SCP-3 保护罩

适用于型材安装的safeCAP SC4保护罩

  • 透明的聚碳酸酯材料保护罩
  • 规避其他非双手操作的误操作



应用领域: 冲压机 | 印刷机

SCMF-1_pic1

SCMF-1

适用于safeCAP SC4的安配件装

  • 由POM(聚甲醛)材料制成
  • 用于辅助在台面上安装30°的倾角



应用领域: 冲压机 | 印刷机
