ORL2-40T-2PS6

产品描述

TCP-激光检测单元 40mm

  • 产品设计小巧紧凑
  • 减少安装和校准的工作量
  • 用于精确定位的安装孔
  • 可同时对X、Y和Z轴进行校准



应用领域: 设备&工程机械 | 工业自动化

  • 用于精确定位的安装孔
    可大大较少例如连续生产中安装的工作量
  • 可同时对X、Y和Z轴进行校准
    两两轴线均在交叉点进行测量
  • 保护环设计
    有效防止光源镜头遭到破坏或受到其他颗粒干扰
  • 安装简单
    最小的布线工作量

下载 ORL2-40T-2PS6

csm_CAPTRON-Thumb-Optical-Sensors-Catalog_8c23065144
"激光光电传感器"选型手册

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_ORL2-40T-2PO6-2PS6_5d880f9e94
STEP: 40 mm Ring TCP - ORL2-40T-2PS6

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL

服务与支持

询价下载中心技术支持

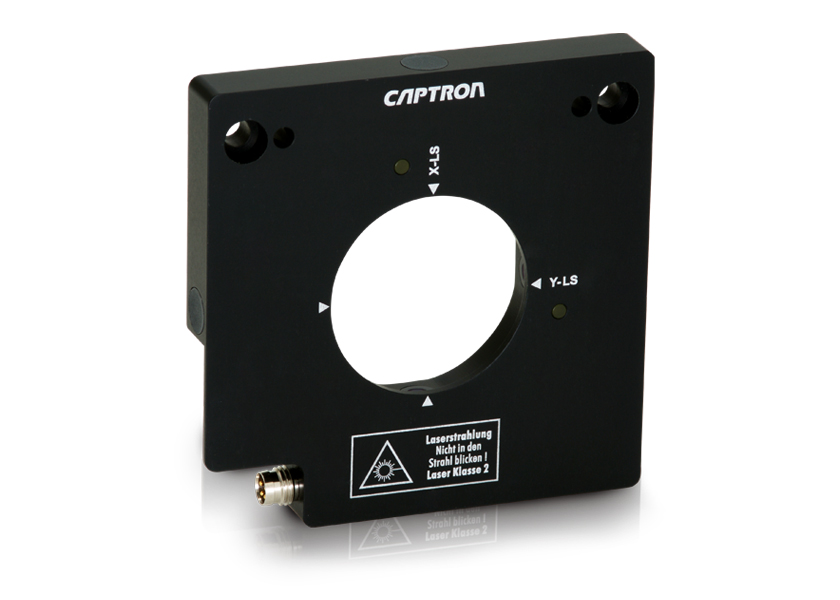

产品图片

CAPTRON-Optical-Sensors-ORL2-40T-2PS6

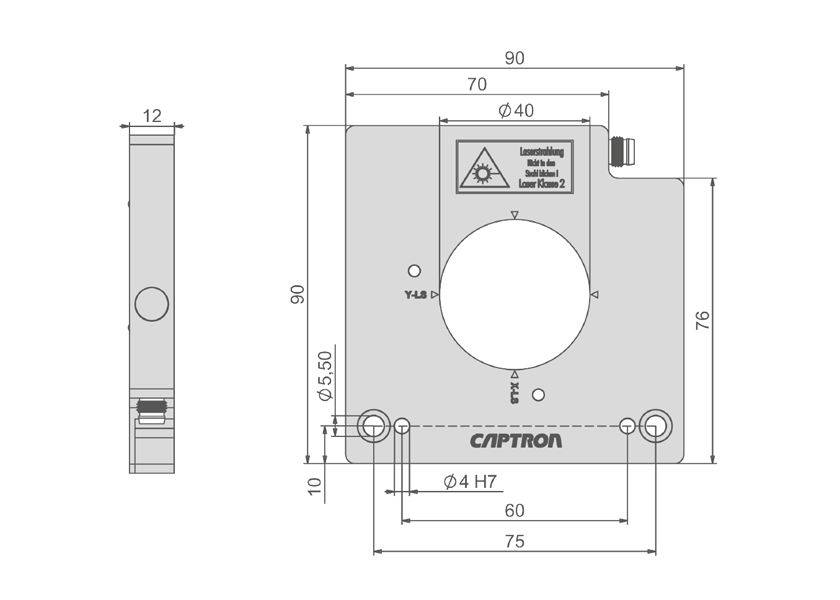

技术图纸

CAPTRON-drawing-ORL2-40T-2PS6

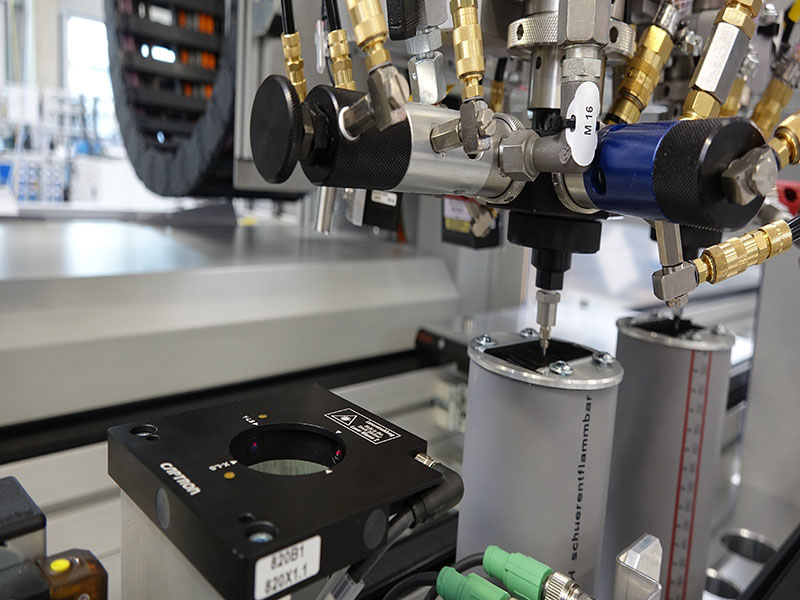

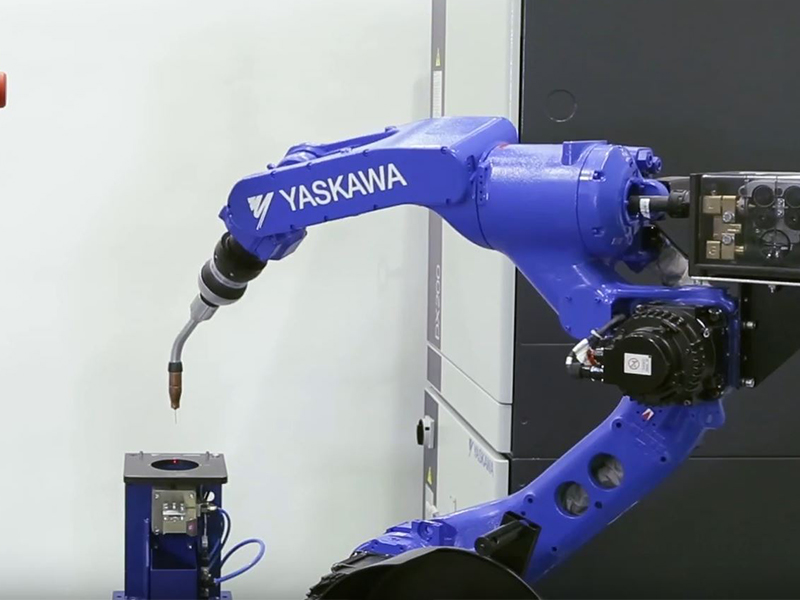

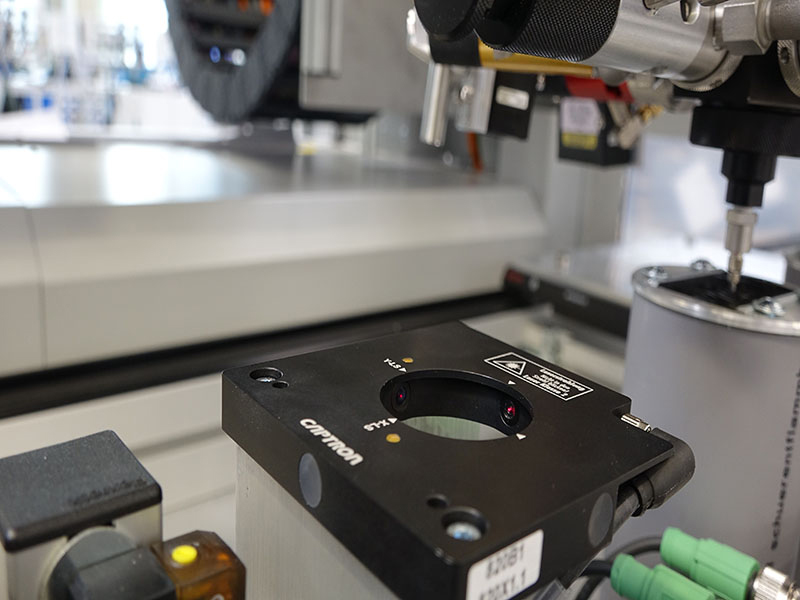

应用图片

CAPTRON-TCP-Measuring-Unit-ORL2-Application-001
CAPTRON-TCP-Measuring-Unit-ORL2-Application-002
CAPTRON-TCP-Measuring-Unit-ORL2-Application-004

外壳颜色

  • Alu-schwarz表面氧化的黑色铝制外环

规格

供电电压 12…30V DC
负载电流 每个输出最大200mA，含电路保护功能
输出 2xPNP-NO
视觉信号反馈 黄色LED
电压降 电流为200mA时最大2.5V
电流消耗 Max. 50 mA
工作温度 -10...+50°C
IP防护等级 IP65
激光类型 红光，650 nm，等级2
开关频率 1 kHz
可分辨物体直径 0.2 mm
重复测量精确度 0.01 mm
外壳材料 铝制(AL)
