HWT2 (杆安装)

产品描述

操作无需任何压力

  • 开关表面16 cm²
  • 杆安装
  • 适用于杆直径 Ø 30, 34 以及 35 mm的安装



应用领域:交通与运输

  • 提供定制化服务
    开关的图标和外壳颜色可根据客户的需求定制
  • 符合TSI-PRM 认证
    配有盲文和象形图案
    无需任何操作压力
  • LED灯视觉信号反馈
  • 可提供听觉信号反馈

下载 HWT2

csm_CAPTRON-SENSORswitches-Catalog_cn_c55b47168c
"电容式触摸感应开关SENSORswitches"选型手册

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-SENSORswitches-HWT2-symbol-list_f161dae994
"HWT2-系列"开关图标列表

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL
csm_CAPTRON-Thumb-SENSORtaster-Technisches-Dossier_f33082004c
触摸式感应开关"TSI-PRM"技术文件

+下载 德文版
+下载 英文版
+下载 中文版
+下载 PL

服务与支持

询价下载中心技术支持

产品图片

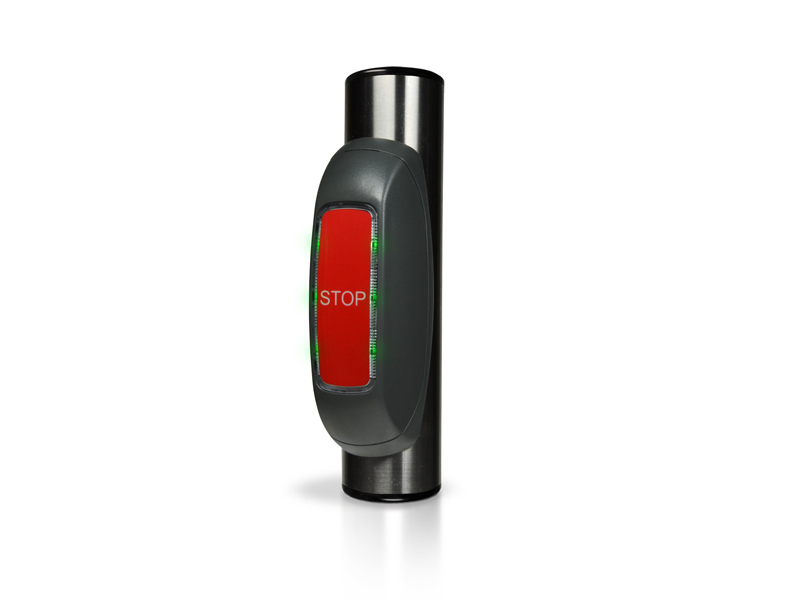

CAPTRON-SENSORswitches-HWT2-grey

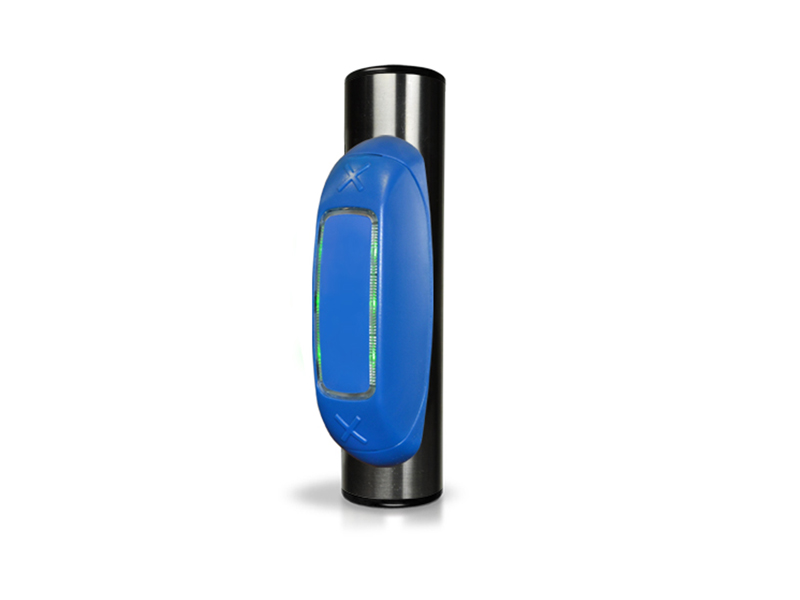

CAPTRON-SENSORswitches-HWT2-blue

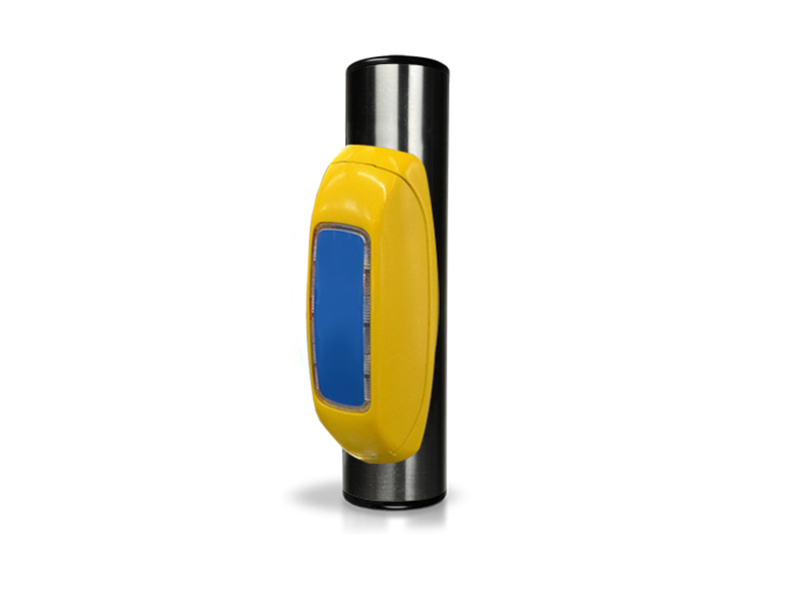

CAPTRON-SENSORswitches-HWT2-yellow

技术图纸

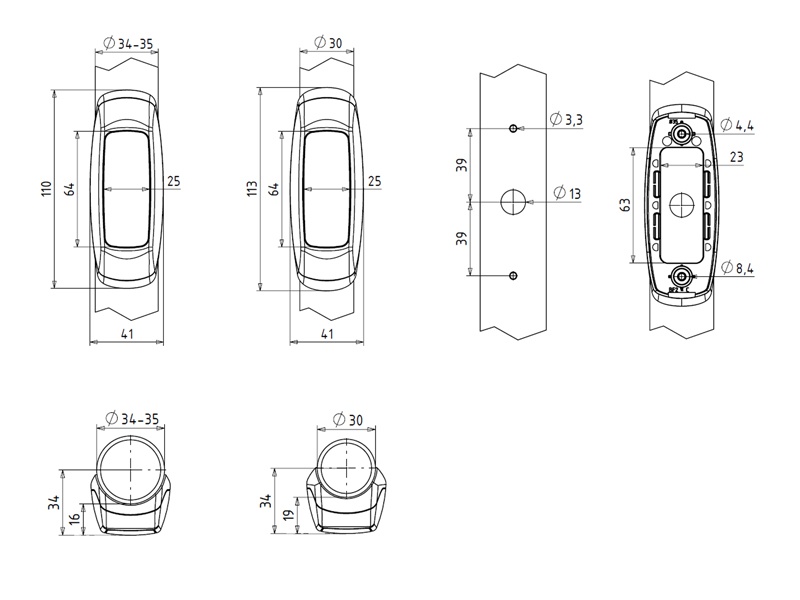

CAPTRON-SENSORswitches-drawing-HWT2

应用图片

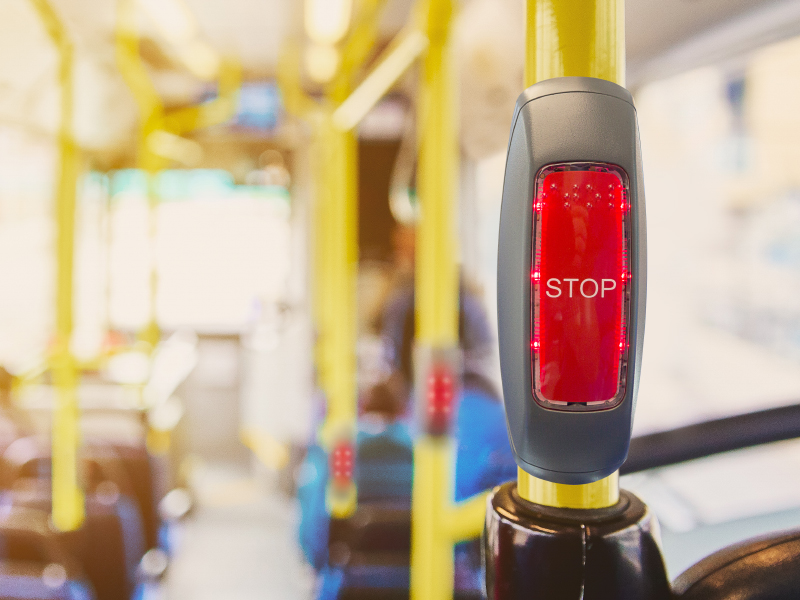

CAPTRON-SENSORswitches-HWT2-Application-005

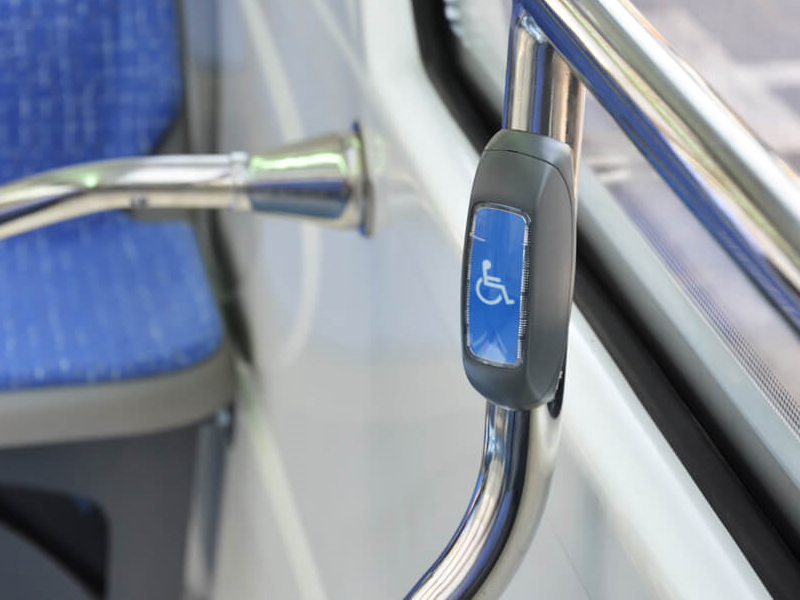

CAPTRON-SENSORswitches-HWT2-Application-002

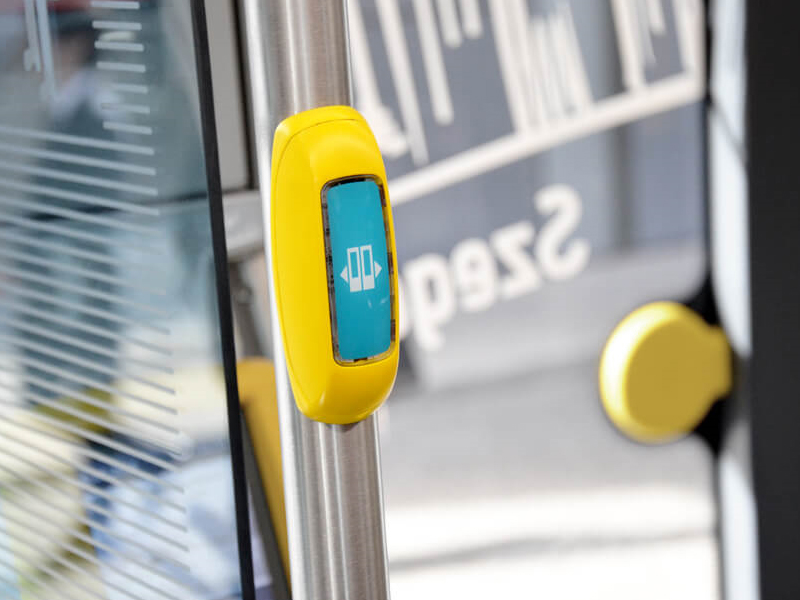

CAPTRON-SENSORswitches-HWT2-Application-001

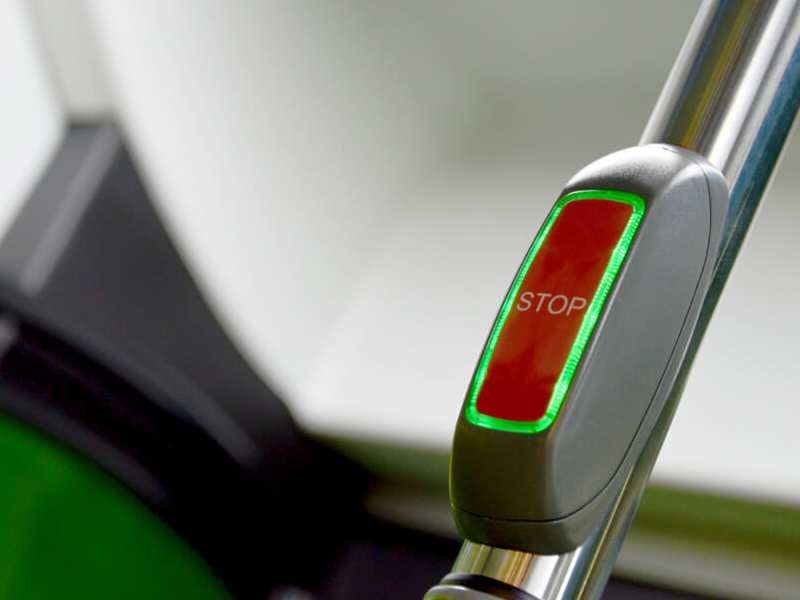

CAPTRON-SENSORswitches-HWT2-Application-004

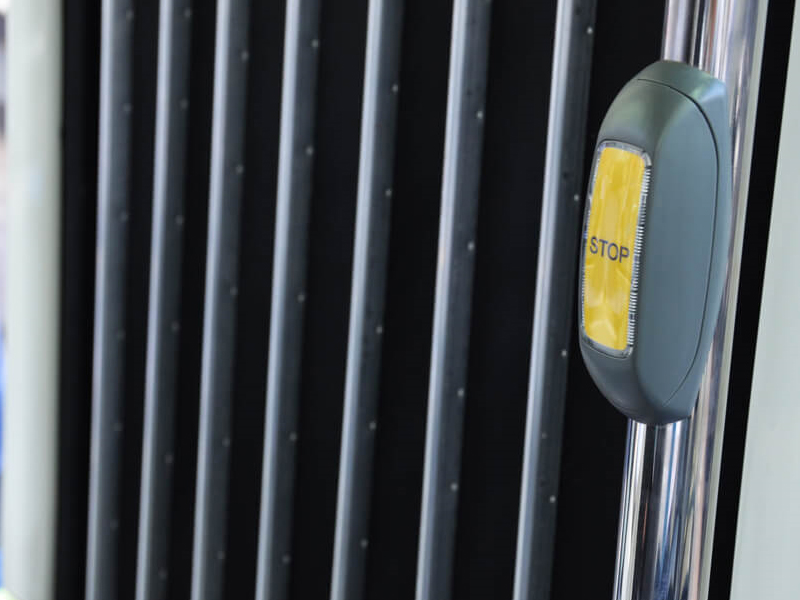

CAPTRON-SENSORswitches-HWT2-Application-003

外壳颜色

  • RAL3020-Verkehrsrot外壳 交通红 (RAL 3020)
  • RAL1023-Verkehrsgelb外壳 交通黄 (RAL 1023)
  • RAL6024-Verkehrsgruen外壳 交通绿 (RAL 6024)
  • RAL5017-Verkehrsblau外壳 交通蓝 (RAL 5017)
  • RAL9017-Verkehrsschwarz外壳 交通黑 (RAL 9017)
  • RAL7043-VerkehrsgrauB外壳 交通灰 B (RAL 7043)

特征

  • acoustic听觉反馈：信号音
  • dynamic功能：动态输出（信号时长有限）
  • automatic全自动
  • manual手动
  • pnp开关量输出：PNP - 晶体管

规格

供电电压 10…32V DC
视觉信号反馈 12个LED灯交替（最多两种颜色）
听觉信号反馈 信号音（可选）
安装 螺栓
电气接口 JST 2.54, 3-针（自动）
JST 2.54, 2+3-针（手动）
输出信号 动态输出
输出 PNP
工作温度 -30°C...+80°C
外壳材料 PC聚碳酸酯与ABS树脂混合物
传感器材质 聚碳酸酯(PC)

配套附件

CAPTRON-Accessoires-Mounting-HWT2-DW

HWT2-DW

适用于HWT2的拆卸工具

  • 适用于HWT2的专业拆卸工具



应用领域: 交通与运输

+产品细节
HWT-56-__pic

HWT-56-#

JST电缆线 2针+3针适用于HWT2以及HWT3

  • 多种长度可选
  • 电缆采用阻燃材料而制
  • 5芯
  • 连接器 JST 2.54



应用领域: 交通与运输 | 工业自动化

+产品细节
CHT-36-__pic

CHT-36-#

JST电缆线 3针 适用于 HWT2

  • 多种长度可选
  • 电缆采用阻燃材料而制
  • 3芯
  • 连接器 JST 2.54



应用领域: 交通与运输 | 工业自动化

+产品细节
CAPTRON-Accessoires-Relais-CRM1-RW

CRM1-RW

继电器110V NO/NC 输出

  • PNP输入
  • NO和NC输出
  • 开关电压110V
  • 供电电压24V

应用领域: 工业自动化 | 建筑工程

+产品细节
