CHT9-1 (墙面安装)

产品描述

金属板材安装的理想选择

  • 开关总直径 Ø 100 mm
  • 粘贴安装
  • 安装孔径 69-72 mm
  • 开关厚度 3 mm



应用领域: 建筑工程 | 交通与运输 | 工业自动化

  • 提供定制化服务
    开关的图标和外壳颜色可根据客户的需求定制
  • 符合TSI-PRM 认证
    配有盲文和象形图案
    通过LED灯提供视觉信号反馈
    无需任何操作压力
  • 100 % 防水防油-IP69K
    整个产品采用先进技术和高端材料一体成型
  • 可选项
    触觉反馈（振动）
    听觉反馈（信号音）

下载 CHT9-1

服务与支持

询价下载中心技术支持

产品图片

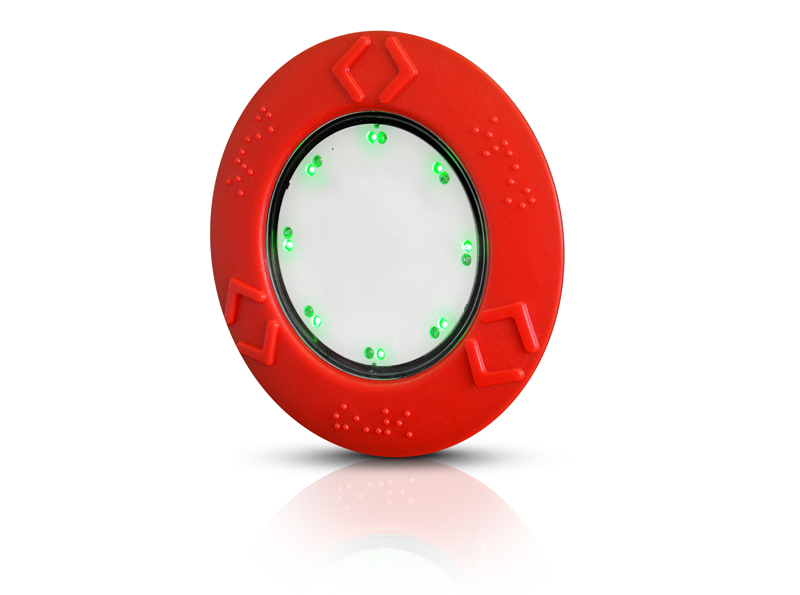

CAPTRON-SENSORswitches-CHT9-1

技术图纸

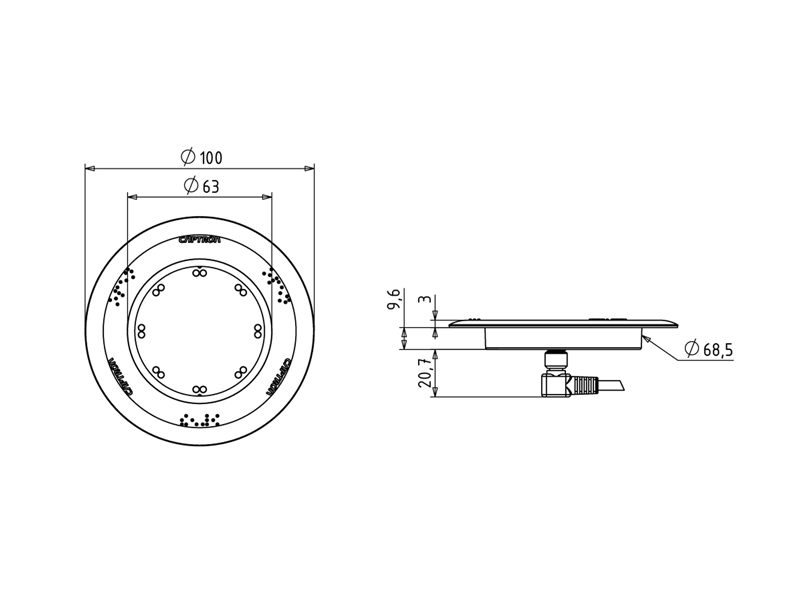

CAPTRON-SENSORswitches-drawing-CHT9-1

应用图片

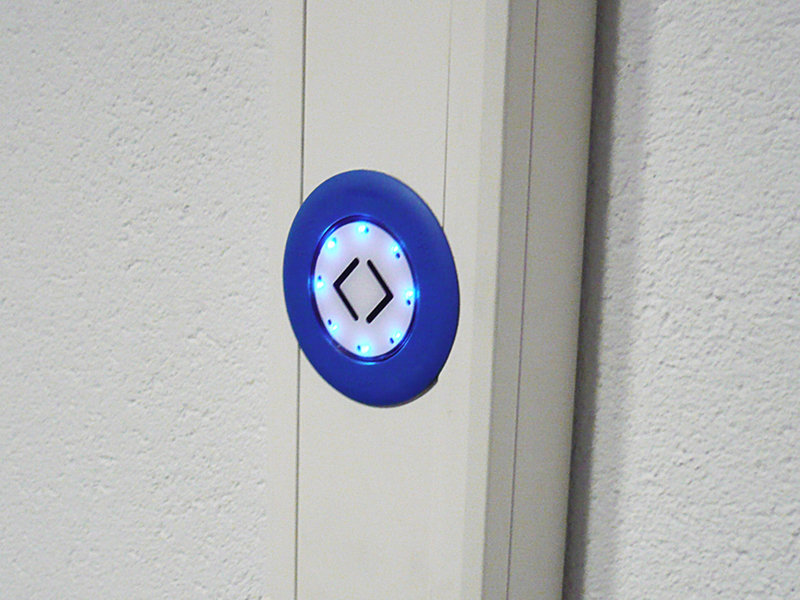

CAPTRON-SENSORswitches-CHT9-1-Application-003

外壳颜色

  • RAL3020-Verkehrsrot外壳 交通红 (RAL 3020)
  • RAL1023-Verkehrsgelb外壳 交通黄 (RAL 1023)
  • RAL6024-Verkehrsgruen外壳 交通绿 (RAL 6024)
  • RAL5015-Himmelblau外壳 天蓝色 (RAL 5015)
  • RAL9017-Verkehrsschwarz外壳 交通黑 (RAL 9017)
  • RAL7042-Verkehrsgrau-A外壳 交通灰 A (RAL 7042)

特征

  • tactile触觉反馈：振动
  • acoustic听觉反馈：信号音
  • dynamic功能：动态输出（信号时长有限）
  • manual手动
  • semi-automatic半自动
  • automatic全自动
  • pnp开关量输出：PNP - 晶体管
  • npn开关量输出：NPN - 三极管

规格

供电电压 24V DC
12V DC （可选）
输出信号 约 300 ms （动态输出）
安装 粘贴安装
视觉信号反馈 16个LED灯交替（最多两种颜色）
触觉信号反馈 振动（可选）
听觉信号反馈 信号音（可选）
电气接口 M8
JST
导线 + AMP 6.3
线芯
输出 PNP
NPN-NO
工作温度 -30°C...+80°C
外壳材料 聚碳酸酯(PC)
传感器材质 聚碳酸酯(PC)
