CHT6-2/#° (型材斜度)
产品描述
通过单层玻璃进行单面控制
- 开关感应面 Ø 63 mm
- 粘贴安装
- 内侧高度14 mm
- 外侧高度3.2 mm
- 型材斜度84°, 80°, 60°
应用领域: 交通与运输 | 建筑工程
- 提供定制化服务
开关的图标和外壳颜色可根据客户的需求定制 - 符合TSI-PRM 认证
配有盲文和象形图案
通过LED灯提供视觉信号反馈
无需任何操作压力 - 100 % 防水防油-IP69K
整个产品采用先进技术和高端材料一体成型
产品图片

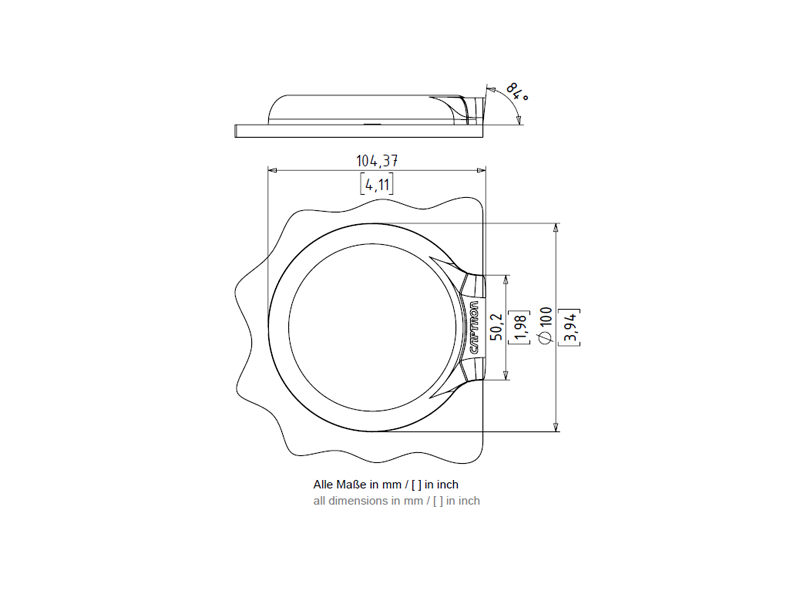

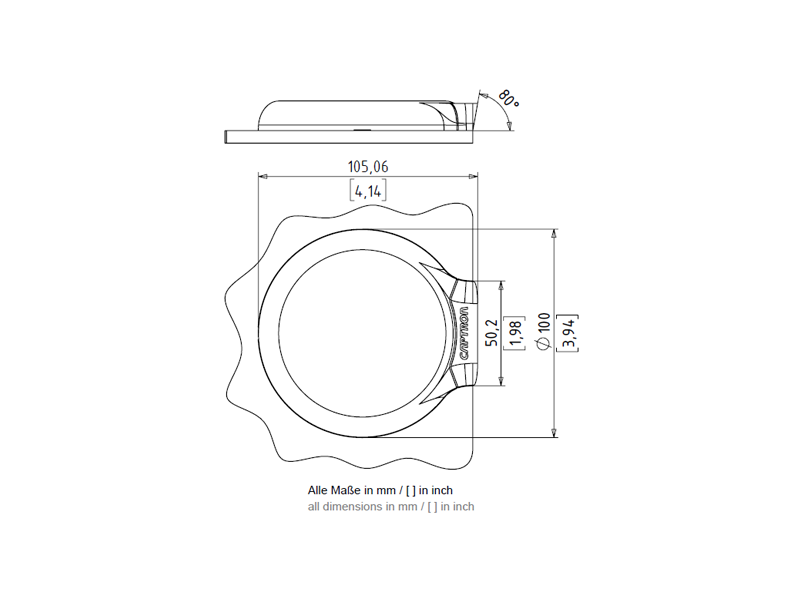

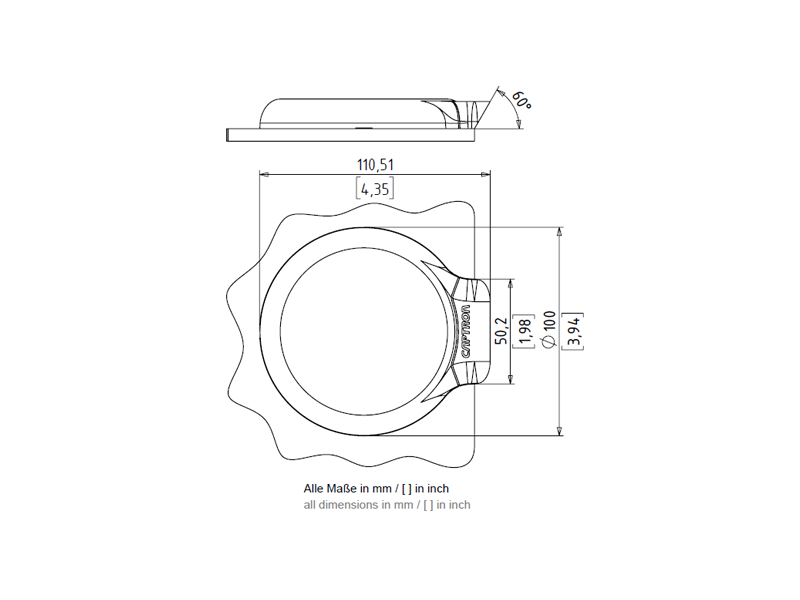

技术图纸
应用图片
外壳颜色
外壳 交通红 (RAL 3020)- 外壳 交通黄 (RAL 1023)
- 外壳 交通绿 (RAL 6024)
- 外壳 天蓝色 (RAL 5015)
- 外壳 交通黑 (RAL 9017)
- 外壳 交通灰 A (RAL 7042)
特征
功能：动态输出（信号时长有限）- 半自动
- 开关量输出：PNP - 晶体管
规格
| 供电电压 |
24V DC 12V DC （可选） |
| 输出信号 |
约 300 ms （动态输出） |
| 视觉信号反馈 |
16个LED灯交替（最多两种颜色） |
| 安装 |
粘贴安装 |
| 厚度 |
亚克力面板厚度最高达 4 mm 玻璃面板厚度最高达 6 mm |
| 电气接口 |
JST |
| 输出 |
PNP |
| 工作温度 |
-30°C...+80°C (24V DC) -30°C…+70°C (12V DC) |
| 外壳材料 |
聚碳酸酯(PC) |
| 传感器材质 |
聚碳酸酯(PC) |
配套附件
CHT-46-#
JST电缆 4针适用于: |CHT3 | CHT4 |
|CHT5 | CHT51 | CHT6 | CHT61 | CHT7 | CHT9 |
- 多种长度可选
- 电缆采用阻燃材料而制
- 4芯
- 连接器 JST 2.54
应用范围: 交通与运输 | 工业自动化
CRM1-RW
继电器110V NO/NC 输出
- PNP输入
- NO和NC输出
- 开关电压110V
- 供电电压24V
应用领域: 工业自动化 | 建筑工程
