CHT51-2 (标准产品)

产品描述

通过双层玻璃进行双面控制

  • 开关感应面 Ø 63 mm
  • 粘贴安装
  • 内侧高度14 mm
  • 外侧高度3.2 mm
  • 齿形角90°, 84°, 80°, 60°

应用领域: 交通与运输 | 建筑工程

  • 提供定制化服务
    开关的图标和外壳颜色可根据客户的需求定制
  • 符合TSI-PRM 认证
    配有盲文和象形图案
    通过LED灯提供视觉信号反馈
    无需任何操作压力
  • 100 % 防水防油-IP69K
    整个产品采用先进技术和高端材料一体成型



下载 CHT51-2

服务与支持

询价下载中心技术支持

产品图片

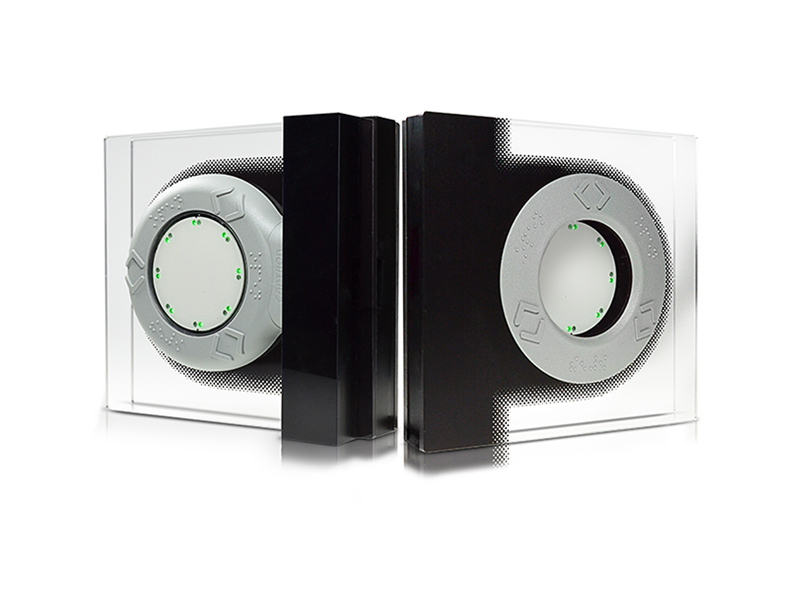

CAPTRON-SENSORswitches-CHT51-2_

技术图纸

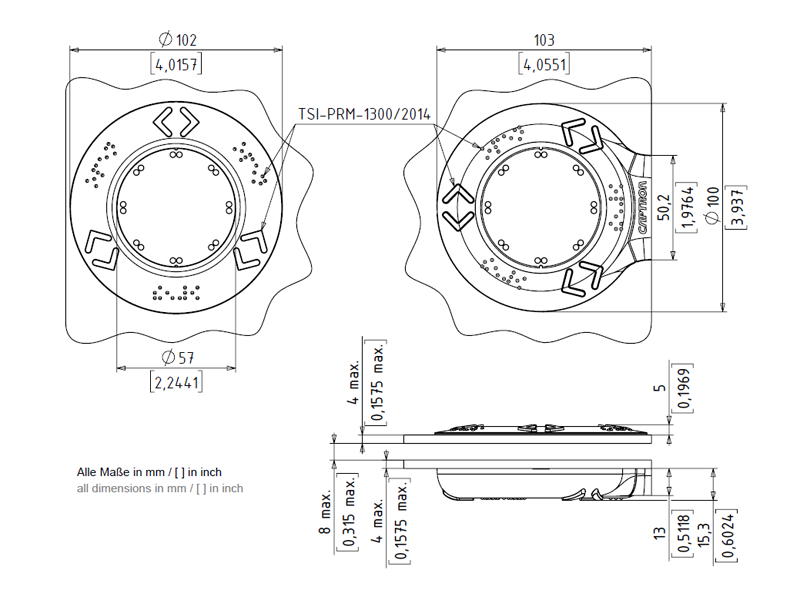

CAPTRON-Drawings-SENSORswitches-CHT51-2

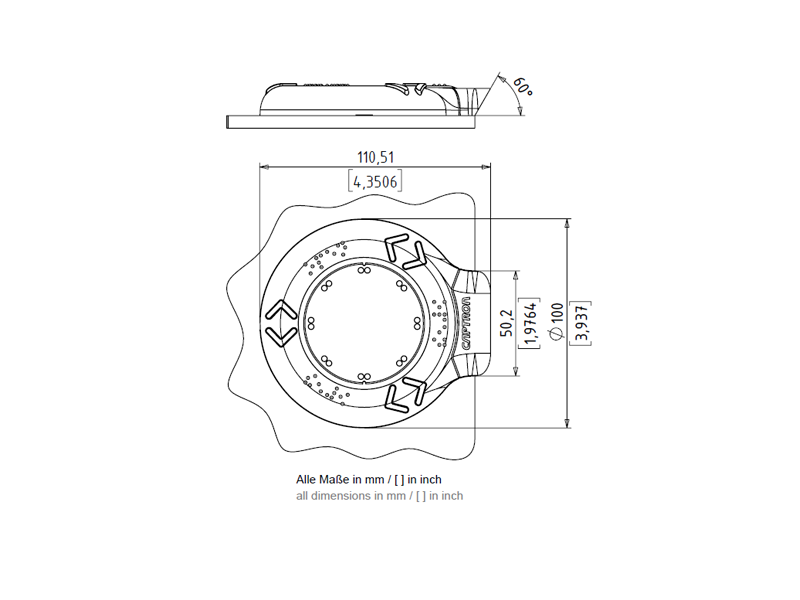

CAPTRON-Drawings-SENSORswitches-CHT51-60angle

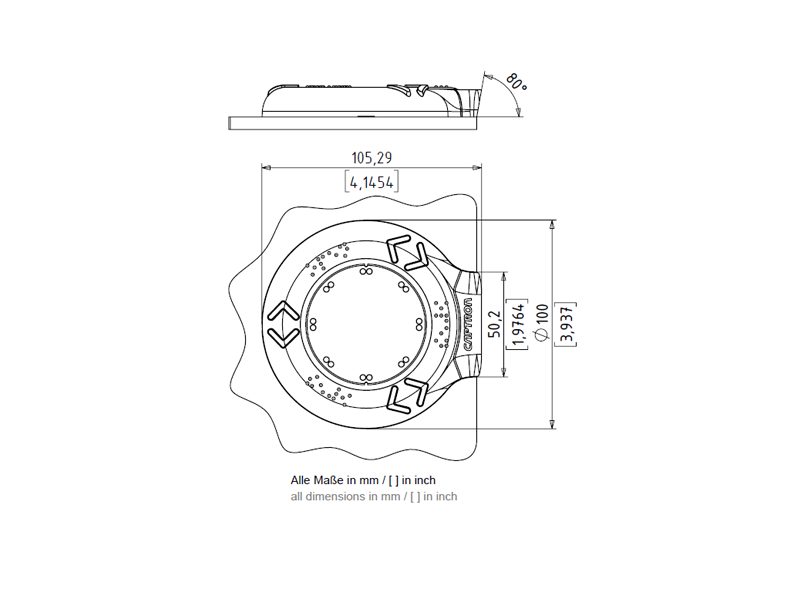

CAPTRON-Drawings-SENSORswitches-CHT51-80angle

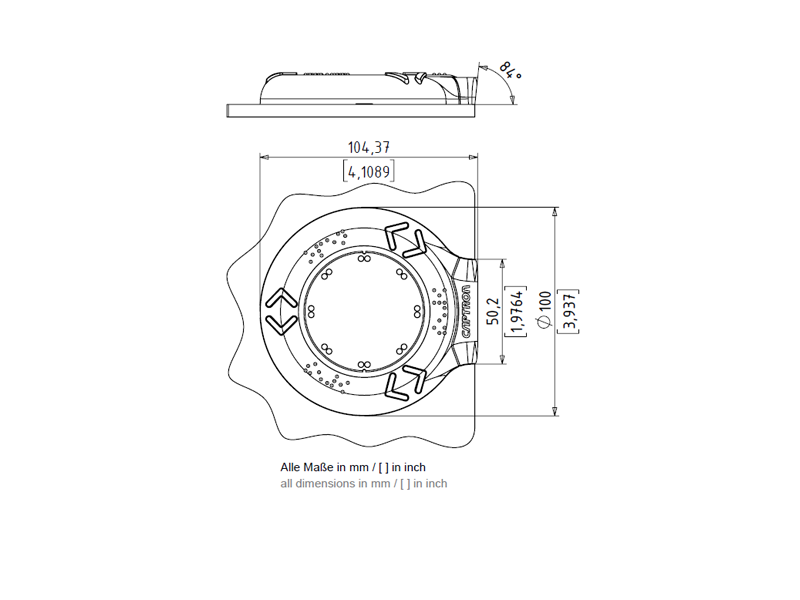

CAPTRON-Drawings-SENSORswitches-CHT51-84angle

应用图片

CAPTRON-SENSORswitches-CHT5-1-Application-004

外壳颜色

  • RAL3020-Verkehrsrot外壳 交通红 (RAL 3020)
  • RAL1023-Verkehrsgelb外壳 交通黄 (RAL 1023)
  • RAL6024-Verkehrsgruen外壳 交通绿 (RAL 6024)
  • RAL5015-Himmelblau外壳 天蓝色 (RAL 5015)
  • RAL9017-Verkehrsschwarz外壳 交通黑 (RAL 9017)
  • RAL7042-Verkehrsgrau-A外壳 交通灰 A (RAL 7042)

特征

  • dynamic功能：动态输出（信号时长有限）
  • semi-automatic半自动
  • pnp开关量输出：PNP - 晶体管

规格

供电电压 24V DC
输出信号 约 300 ms （动态输出）
视觉信号反馈 16个LED灯交替（最多两种颜色）
安装 粘贴安装
厚度 玻璃面板厚度最高可达4 mm (每层玻璃)
玻璃间隙最高可达8 mm
电气接口 JST
输出 PNP
工作温度 -30°C...+80°C
传感器材质 聚碳酸酯(PC)
外壳材料 聚碳酸酯(PC)

配套附件

CHT-46-__pic

CHT-46-#

JST电缆 4针适用于: |CHT3 | CHT4 |
|CHT5 | CHT51 | CHT6 | CHT61 | CHT7 | CHT9 |

  • 多种长度可选
  • 电缆采用阻燃材料而制
  • 4芯
  • 连接器 JST 2.54



应用范围: 交通与运输 | 工业自动化

+产品细节
CAPTRON-Accessoires-Relais-CRM1-RW

CRM1-RW

继电器110V NO/NC 输出

  • PNP输入
  • NO和NC输出
  • 开关电压110V
  • 供电电压24V

应用领域: 工业自动化 | 建筑工程

+产品细节
