CHT3-1/-2 (标准产品)
产品描述
螺栓安装
- 产品总直径 Ø 88 mm
- A- / V-式安装
- 安装孔径 Ø 50-58 mm
- 产品高度 7 mm
应用领域: 交通与运输 | 工业自动化
- 提供定制化服务
开关的图标和外壳颜色可根据客户需求定制 - 符合TSI-PRM认证
配有盲文和象形图案，
通过LED灯提供视觉信号反馈 - 可选项
触觉反馈（振动）

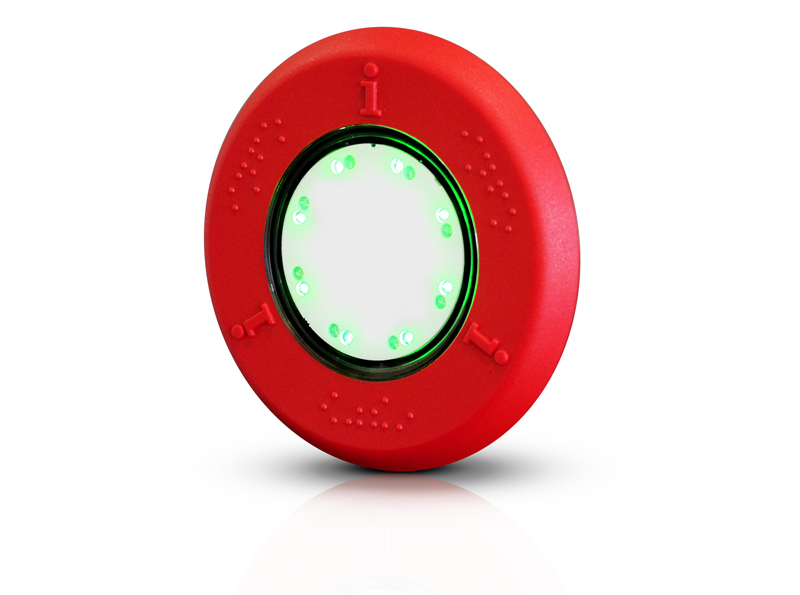

产品图片

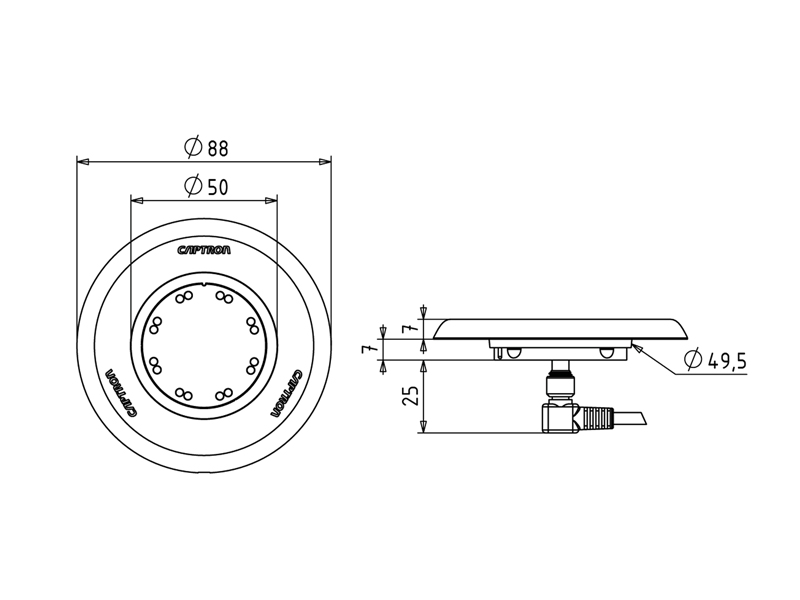

技术图纸

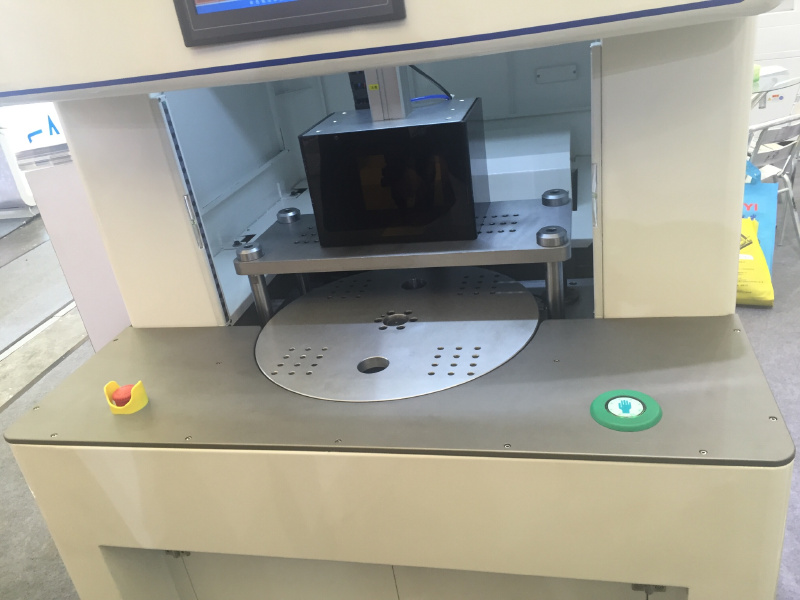

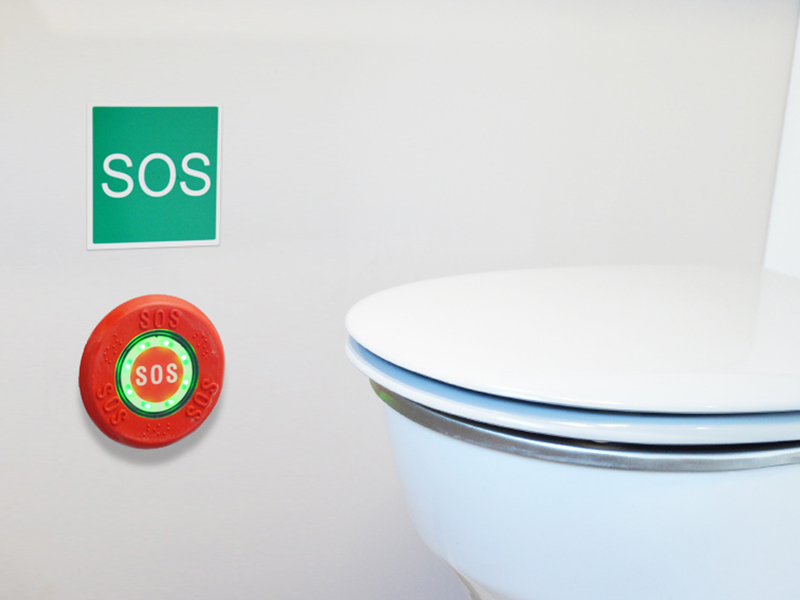

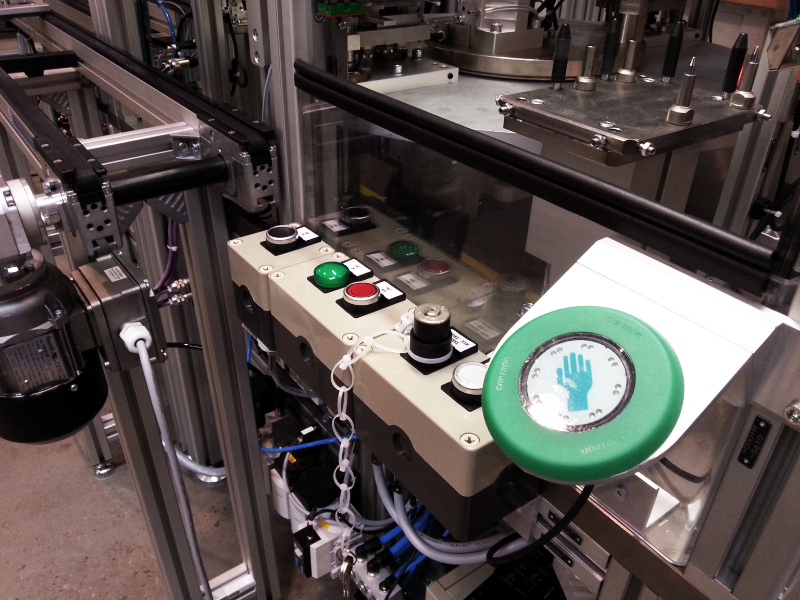

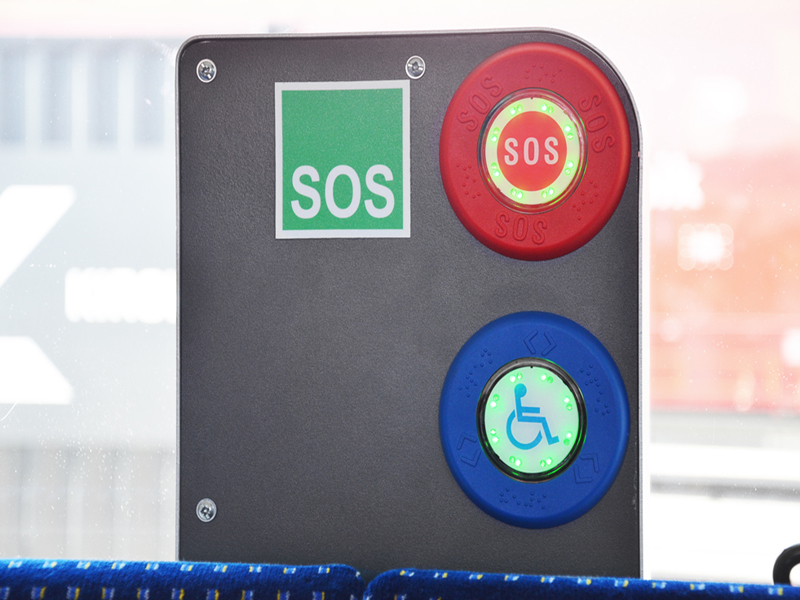

应用图片
外壳颜色
外壳 交通红 (RAL 3020)- 外壳 交通黄 (RAL 1023)
- 外壳 交通绿 (RAL 6024)
- 外壳 交通蓝 (RAL 5017)
- 外壳 交通黑 (RAL 9017)
- 外壳 浅灰色 (RAL 7035)
特征
触觉反馈：振动- 听觉反馈：信号音
- 功能：动态输出（信号时长有限）
- 功能：静态输出（持续信号）
- 半自动
- 手动
- 开关量输出：PNP - 晶体管
规格
| 供电电压 |
24V DC 110V DC （可选） |
| 输出信号 |
约 300 ms （动态输出） 静态输出 |
| 视觉信号反馈 |
16个LED灯交替（最多两种颜色） |
| 听觉信号反馈 |
信号音（可选） |
| 触觉信号反馈 |
振动（可选） |
| 安装 |
螺栓 |
| 电气接口 |
导线 + AMP 6.3 线芯 JST M12 M8 |
| 输出 |
PNP |
| 工作温度 |
-30°C…+80°C（动态输出） 0°C…+55°C（静态输出） |
| 外壳材料 |
聚碳酸酯(PC) |
| 传感器材质 |
聚碳酸酯(PC) |
