CHT1-5 (防误操作设计)
产品描述
外环凸起设置防止误触碰
- 产品总直径 Ø 28.5 mm
- 螺母安装
- 安装孔径 Ø 22.5 mm
- 产品高度 8.5 mm
应用领域: 工业自动化 | 建筑工程
- 提供定制化服务
开关图标和外壳颜色可根据客户的需求定制 - 外环凸起设置
防止操作者无意识的误触碰
下载 CHT1-5

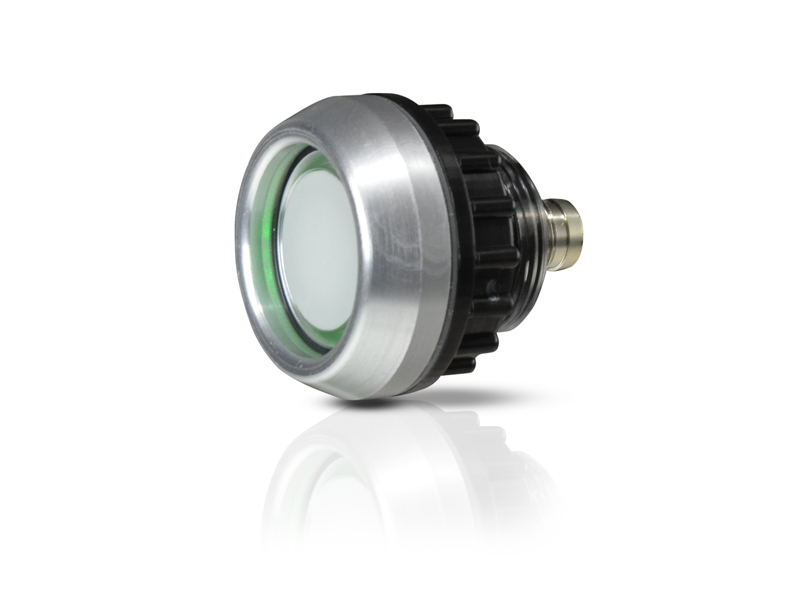

产品图片

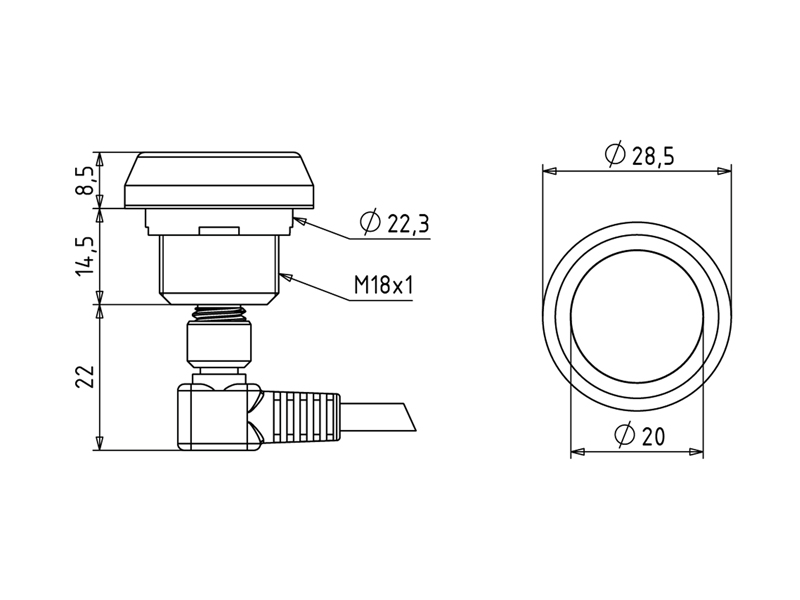

技术图纸

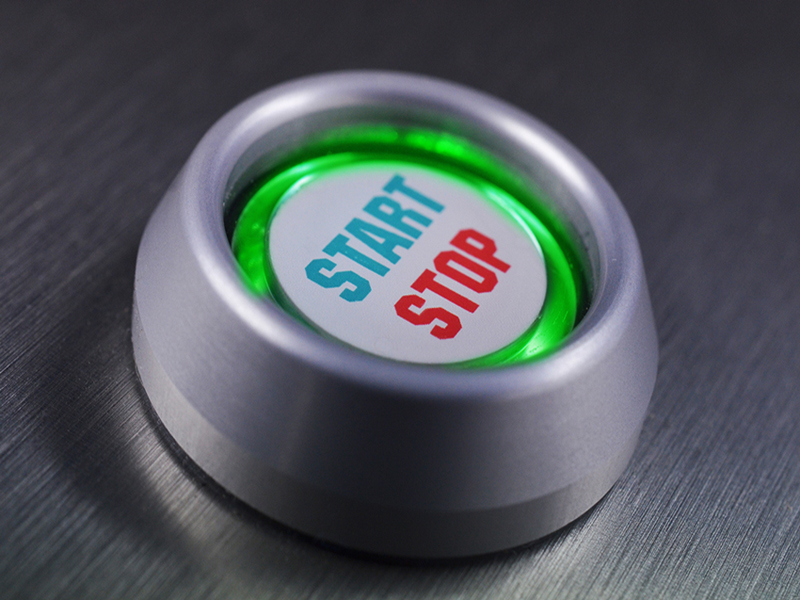

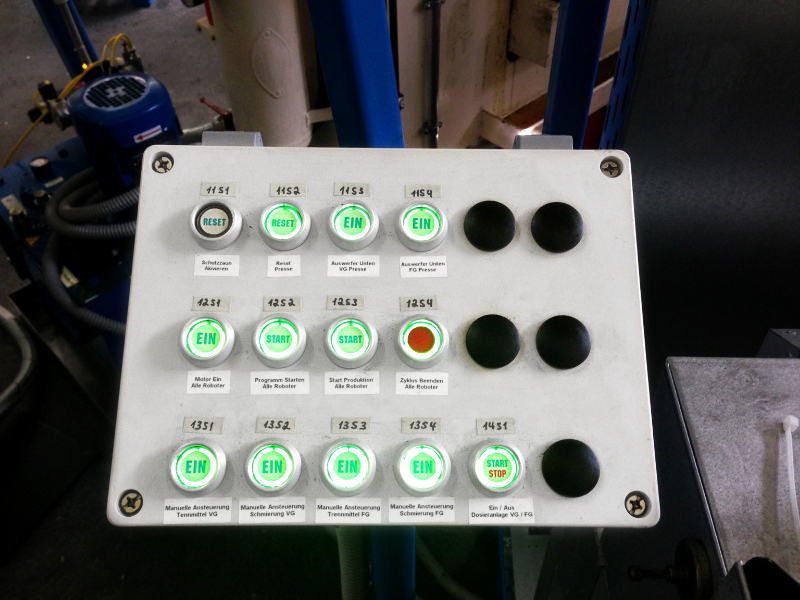

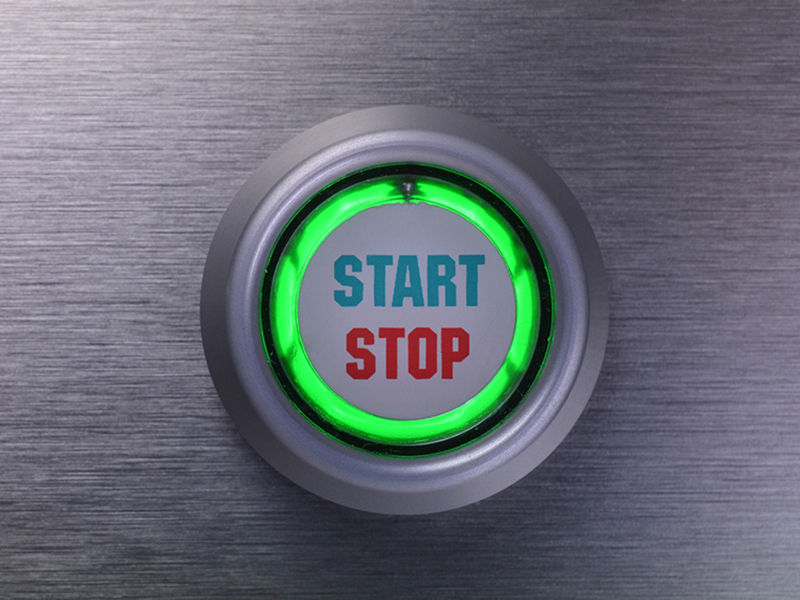

应用图片
外壳颜色
表面氧化的原色铝制外环- 表面氧化的黑色铝制外环
特征
功能：动态输出（信号时长有限）- 功能：静态输出（持续信号）
- 自锁输出功能
- 手动
- 半自动
全自动- 开关量输出：PNP - 晶体管
- 开关量输出：NPN - 三极管
- 开关量输出：继电器输出
规格
| 供电电压 |
10…30V DC |
| 输出信号 |
约 300 ms （动态输出） 静态输出 |
| 视觉信号反馈 |
2个LED环 |
| 安装 |
螺母 M18x1 |
| 电气接口 |
M8 导线 + M12 JST 接线端子 线芯 |
| 输出 |
PNP NPN-NO 继电器（可选） |
| 工作温度 |
-30°C…+70°C |
| 外壳材料 |
铝制(AL) |
| 传感器材质 |
聚碳酸酯(PC) |
配套附件
M8电缆
M8传感器连接电缆
- 直头和弯头的连接器可选
- 多种不同长度可选
- 多种不同的线芯数量可选
- 螺栓或卡入式安装
应用领域: 交通和运输 | 工业自动化
M12电缆
M12传感器连接电缆
- 直头和弯头连接器可选
- 多种不同长度可选
- 多种不同线芯数量可选
- 螺栓安装
应用领域: 交通与运输 | 工业自动化
CRM1-RW
继电器110V NO/NC 输出
- PNP输入
- NO和NC输出
- 开关电压110V
- 供电电压24V
应用领域: 工业自动化 | 建筑工程
